> 產品 > 3.5" WAFER系列主板 > WAFER-EHL

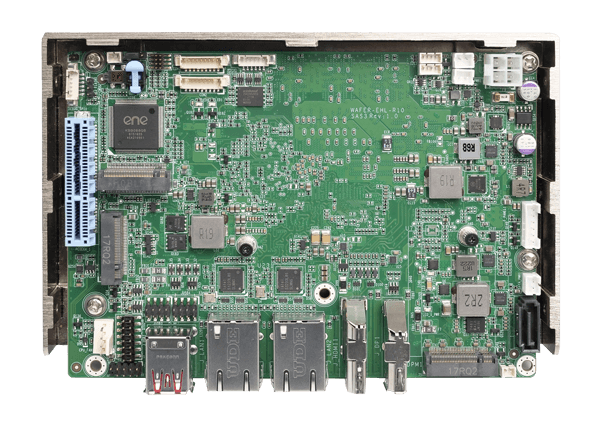

| » 3.5＂ SBC支持 Intel® Celeron® J6412 板載處理器 |
|
»
支持獨立三顯，HDMI™, DP, iDPM
|
|
» 支持雙路 Intel®
I225V/I226V 2.5GbE 網絡控制器芯片
|
|
» 支持一個 PCIe
Gen3 x4 插槽, M.2 A key, M.2 B key 擴展
|
| CPU | Intel® Atom™
x6000 series / Pentium® / Celeron® 板載處理器 (Elkhart Lake平臺) Intel® Celeron® J6412 板載處理器 (高達 2.6GHz, 四核, 1.5M 緩存, TDP=10W) |
| 內存 | 默認板載LPDDR4x 8GB |
| 內存上限 | 支持多達至16GB |
| 網絡 | 2 x LAN - LAN1: Intel® I225V/I226V 2.5GbE 控制器 LAN2: Intel® I225V/I226V 2.5GbE 控制器 |
| 顯示輸出 | 1
x HDMI™: 高達 3840 x 2160@30Hz 1 x Display Port: 高達 3840 x 2160@60Hz 1 x iDPM: 3040 slot (僅支持 iEi eDP/LVDS/VGA 模塊) |
| 音頻 | 1 x HD Audio: 1 x iAUDIO，支持 IEI AC-KIT-888S 音頻組件 (2x5 pin) |
| I/O接口 | 2
x 內部RS-232/422/485: 1x9 pin, P=1.25 4 x 內部 USB 2.0: 2x4 pin, P=2.00 1 x DIO12位數字 I/O (2x7 pin) 2 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存儲 | 1
x SATA: 6Gb/s 帶 5V SATA 電源連接器 1 x M.2(NGFF): B Key (3042/2242) PCIe Gen3 x2，支持 NVME 存儲 |
| 擴展 | 1
x PCIe x4: PCIe Gen3 x2 signal 2 x M.2(NGFF)- 1 x M.2 A Key for WIFI & BT (2230) (基于 PCIe Gen3 x1/USB 2.0 信號) 1 x M.2 B key (3042/2242) w/ SIM holder (基于PCIe Gen3 x2/USB 2.0 信號) |
| 電源供電 | +12V直流電壓輸入 (AT/ATX mode) |
| 電源功耗 | 12V@3.14A (Intel® Celeron® J6412 2.0GHz with on-board 8GB 3200MHz LPDDR4 memory and EUP enabled) |
| 尺寸 (LxWxH) (mm) | 146mm x 102mm |
| 凈重 | GW: 850g / NW: 350g |
| 散熱方案/系統風扇 | 1 x 系統風扇接口 (1x4 pin) |
| WAFER-EHL-J6412C-R10 | 3.5" SBC supports Intel® Celeron® J6412 on-board SoC with 8GB LPDDR4x memory on board default, triple display with DP, HDMI™ and iDPM slot，dual 2.5 GbE, USB 3.2 Gen 2, M.2, SATA 6Gb/s, COM, iAUDIO, 0°C ~60°C and RoHS |
產品特征
