功能與性價比的完美體現，3.5"嵌入式主板WAFER-NM701-1007U
[ Date: 2013/8/29 9:50:47]

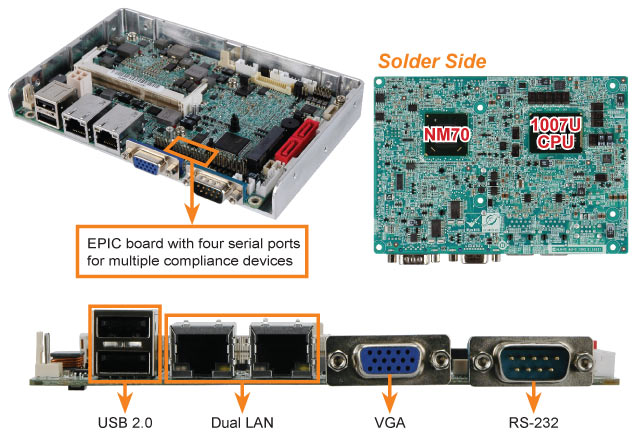

 特征 | | |
|
 | 3.5” SBC 支持板載 32nm 1.5GHz Intel® Celeron® 1007U 雙核移動處理器
| | VGA 和 LVDS 支持雙顯
| | 1個 204-pin 1333/1066MHz DDR3 SO-DIMM ****支持 8GB 內存
| | 系統機箱安裝散熱片的無風扇散熱設計
| | 支持4 個 COM口, 6個 USB 2.0, 2 個SATA 3Gb/s, 1個mSATA以及音頻
| | IEI一鍵恢復解決方案可快速創建OS備份以及恢復 |
|
|
| 性價比高的解決方案 | | |
|
首款低功耗 Intel® Celeron® 雙核平臺采用板載處理器 (TDP=35W) 和無風扇設計. |
|
|
|
| 規格 | | |
|
| CPU | 板載 32nm 1.5GHz Intel® Celeron® 1007U 雙核移動處理器
| | PCH | Intel® NM70 | | BIOS | UEFI BIOS
| | 內存 | 支持 1個 204-pin 1333/1066 DDR3 SO-DIMM (系統****內存 8GB)
| | 圖形 | Intel® HD Graphics Gen 6 支持 DX10.1 和 OpenGL 3.0
Full MPEG2, VC1, AVC Decode | | 顯示輸出 | 支持獨立雙顯
VGA 集成于 NM70 (2048x1536@75MHz)
雙通道 24-bit LVDS 集成于 NM70 (1920x1600@60MHz) | | Ethernet | Dual PCIe GbE by Realtek RTL8111E controller with ASF 2.0 support
| | Super I/O | Fintek F81867 | | I/O 接口 | 2 x USB 2.0 (背面)
2 x SATA 3Gb/s with SATA 5V 電源連接器
4 x USB 2.0 (by pin header)
1 x 6-pin wafer for PS/2 KB/MS
1 x RS-422/485 (by pin header)
3 x RS-232 (1 on rear, 2 by pin header)
| | 音頻 | Realtek ALC662 HDA codec (音頻輸入, 音頻輸出, 麥克風)
| | 前面板 | 1 x 10-pin (1x10) header
| | SMBus | 1 x 4-pin (1x4) wafer
| | 擴展槽 | 1 x 全長/半長 PCIe Mini 卡插槽支持 mSATA
| 數字 I/O
| 8-bit 數字 I/O (4-bit 輸入/ 4-bit 輸出)
| | 風扇接口 | 1 x 4-pin CPU 風扇連接器
1 x 3-pin 系統風扇連接器 (支持智能風扇)
| | 電源 | 僅限 12V, 支持 AT/ATX | | 功耗 | 12V@2.72A (Intel® mobile Celeron® 1007U 1.5GHz processor with 1333MHz 8GB DDR3 memory) | | 看門狗定時器 | 軟件可編程支持 1~255 秒系統復位 | | 操作溫度 | -10°C ~ 60°C | | 存儲溫度 | -20°C ~ 85°C | | 工作濕度 | 5% ~95%, 無冷凝 | | 尺寸 | 146 mm x 102 mm | | 重量 | GW:600g / NW:250g |
|
|

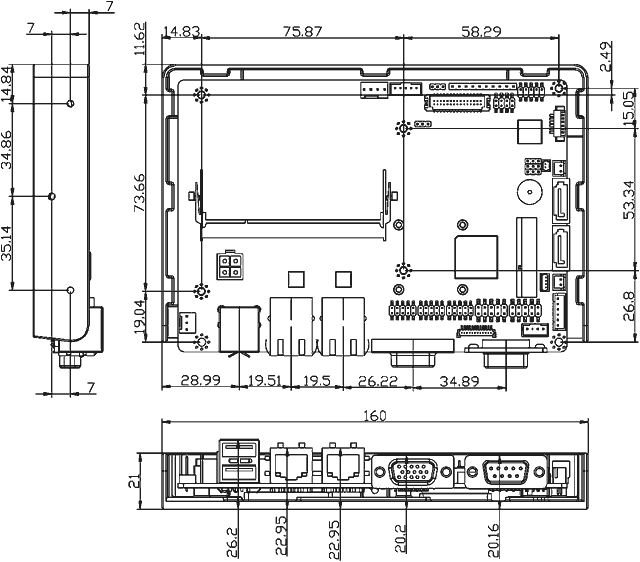

| 尺寸 (單位: mm) | | |
|
|
|
| 包裝清單 | | |
|
| 1 x WAFER-NM701-1007U single board computer | | 2 x Plastic shaft for securing half-size PCIe Mini card (P/N: 43124-0010C2-01-RS) | | 1 x PS/2 KB/MS Y-cable (P/N: 32000-023800-RS) | | 2 x SATA with power cable kit (P/N: 32801-000201-100-RS) | | 1 x Audio cable (P/N: 32000-072100-RS) | 1 x One Key Recovery CD | | 1 x Power cable (P/N: 32100-087100-RS) | 1 x Mini jumper pack | | 1 x RS-232 cable (P/N: 32200-000049-RS) | 1 x Utility CD | | 1 x Heat spreader | 1 x QIG (Quick Installation Guide) |
|
|
| 訂購信息 | | |
|
| 料號 | 描述 | | WAFER-NM701-1007U-R10 | 3.5” SBC with on-board Intel® Celeron® Dual-core 1007U 1.5GHz Processor, DDR3, VGA/LVDS, Dual GbE, USB 2.0, mSATA, SATA 3GB/s and Audio | | 32001-002700-200-RS | Dual port USB cable | | 32205-003800-100-RS | RS-422/485 cable, 200mm | | 32200-000049-RS | RS-232 cable, 200mm, pitch 2.0mm |
|
