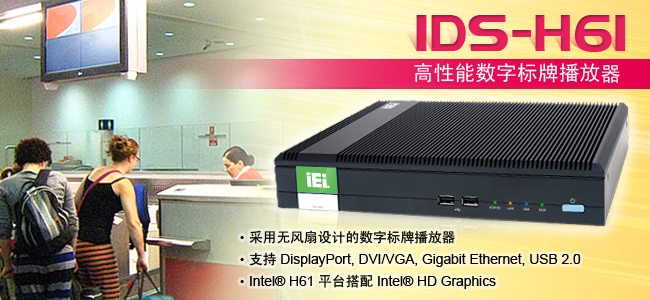

高清數字標牌應用的理想平臺 IDS-H61
[ Date: 2013/8/29 9:46:11]
 特征 | | |
|
 | 無風扇設計數字標牌播放器 | | 支持 DisplayPort, DVI/VGA, Gigabit Ethernet, USB 2.0 | | Intel® HD Graphics 具備全高清視頻解碼性能 | | Intel® H61/Q77 平臺 |
|
|
| 支持多媒體 | | |
|
| 視頻: 支持 MPEG-1/2/4, WMV, FLV, H.264, VC-1 視頻格式. | | 音頻: 支持 MP3, AC3, AAC, WMA, WAV. | | 圖形: 支持 BMP, JPG, JPEG, JPE, PNG. | | 文本:支持來自文本字符串, 文本文件和 RSS 的消息.
滾動速度可調節 | | Flash: 支持 Flash 10. | | Clock: 支持數字, 模擬, 和多個實時時鐘. |
|  |
|
|
| 應用 | | |
|
|
|
| 完全集成的 I/O 接口 | | |
|
|
|
| 規格 | | |
|
| 型號 | IDS-H61 | IDS-Q77 (Available in Q3) | | 機箱 | 顏色 | 黑色 | | 尺寸 (WxDxH) | 267 x 160 x 45 mm | | 系統風扇 | 無風扇 | | 材質 | 鋁合金 | | 主板 | CPU | Intel® Celeron® Dual Core G530T 2.0 GHz, 35W | Intel® i5-3470T 2.9 GHz, 35W | | 芯片組 | Intel® H61 | Intel® Q77 | | 系統內存 | 2 x 204-pin DDR3 SO-DIMM 1333 MHz
Pre-installed 4GB
(System Max: 16GB) | 2 x 204-pin DDR3 SO-DIMM 1333 MHz
Pre-installed 4GB
(System Max: 32GB) | | 存儲 | Hard Drive | 1 x 2.5" SATA HDD Bay | | mSATA | 32GB | | SDHC | 1 x SDHC card slot | | I/O 接口 | USB 3.0 | N/A | 2 | | USB 2.0 | 4 | 4 | | Ethernet | 1 x RJ-45 Intel® 82579LM GbE | | RS-232 | 1 x DB-9 | | 顯示 | 1 x DVI-I
1 x DisplayPort 1.1 | 1 x DVI-I
2 x DisplayPort 1.1 | | 分辨率 | DVI-I: 可達 1920 x 1200
DisplayPort: 可達 2560 x 1600 | | 音頻 | 1 x 音頻輸出 | | 其他 | 1 x SDHC 卡 | | 無線 | 1 x 802.11b/g/n (可選) | | 擴展 | PCIe Mini | 1 x 全長 (default mSATA 32GB)
1 x 半長 | | 電源 | 電源輸入 | DC 插孔: 12V DC | | 功耗 | 12V@3.41A (Intel® Celeron® G530T with 4G DDR3 memory) | | 可靠性 | 安裝方式 | Wall mount | | 操作溫度 | 0°C~45°C with air flow (mSATA), 5% ~ 95%, 無冷凝 | | 沖擊測試 | Half-sine wave shock 3G, 11ms, 3 shocks per axis | | 振動測試 | MIL-STD-810F 514.5C-1 with SATA HDD
MIL-STD-810F 514.5C-2 with mSATA | | 重量 (Net/Gross) | 2.1Kg/4.5Kg | | 安規 / EMC | CE/FCC/LVD | | OS | 支持的 OS | Microsoft® Windows 7, Microsoft® WES7 |
|
|
| 尺寸 (單位: mm) | | |
|
 |
|
| 包裝清單 | | |
|
| 名稱 | 數量 | 描述 | | Utility CD | 1 | Drivers and user manual | | Power adapter | 1 | Adapter Power, Delta, DPS-90FB A A00, Vin:100~240V AC, 90W, Vout:12V DC, CCL, RoHS | | Wall mount kit | 1 | WALL MOUNT BRACKET, NCT, IS-1600, PAINTING, BLACK, SECC, VER:01, CCL, RoHS |
|
|
| 選配 | | |
|
| OS | 料號 | 描述 | | Windows Embedded Standard 7 | IDS-H61-WES7E-R10 | OS Image with Windows® Embedded Standard 7 E, for IDS-H61 series |
|
|
| 訂購信息 | | |
|
| 料號 | 描述 | | IDS-H61-C-4GB-R10 | Fanless embedded system, Intel® Celeron® G530T 2.0GHz, TDP 35W, 2GB x 2 DDR3 SO-DIMM pre-installed, mSATA 32GB, DisplayPort, Intel® GbE, DVI, 2.5" HDD bay, serial port, USB 2.0, SDHC card slot, HD Audio, 0°C~45°C, R10 | IDS-Q77-I5-4GB-R10
Available in Q3 | Fanless embedded system, Intel® i5-3470T 2.9GHz, TDP 35W, 2GB x 2 DDR3 SO-DIMM pre-installed, mSATA 32GB, 2 x DisplayPort, Intel® GbE, DVI, 2.5" HDD bay,
USB 3.0/2.0, serial port, SDHC card slot, HD Audio, 0°C~45°C, R10 |
|
