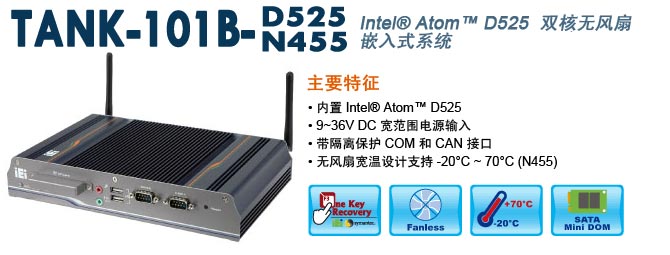

威強發布新款嵌入式系統TANK-101B-D525
[ Date: 2011/9/15 10:05:59]
|
|

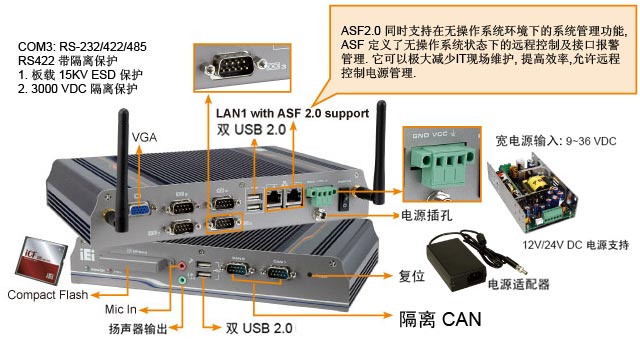

連接到外部端口的集成電路 (IC) 極易受到外部工作環境和設備的靜電放電脈沖簡稱(ESD) 的損壞. 額外的隔離保護可以防止端口在受到電壓沖擊及靜電放電脈沖時造成
設備的失靈與損壞. |
|
|
| 隔離 CAN : |
CAN 是一種串行總線系統,最初由 Bosch 發明, 用于汽車領域, 現已
普遍應用于工業自動化.
IEI TANK-101B 內建板載CAN控制器, 具有自動傳輸報告功能. 可實
現總線仲裁及錯誤檢測, 此仲裁機制可減少數據丟失, 增加系統可靠
性, 非常適用于諸如有傳感器, 機器促動器或重型機器等聯網的智能
接口設備. 另外內建板載光隔離器件提供靜電脈沖隔離, 增加了系統
在惡劣環境下的可靠度. |
| CAN 控制器 |
Philips SJA1000T |
| CAN 收發器 |
TI ISO1050DUBR |
| 信號 |
CAN_H, CAN_L |
| 速度 (bps) |
1Mbps |
| 連接器 |
Two DB-9 連接器 |
| 隔離保護 |
2500Vrms 于 CAN 邊側 | | |
|
 |
|
|
| 平臺 |
Intel® |
| 芯片組 |
顏色 |
冷灰+藍色 |
| 尺寸 |
248 x 153 x 44 mm |
| 機箱材質 |
鋁合金重金屬 |
| 主板 |
處理器 |
Intel® Atom™ D525 處理器 1.8 GHz / 1 MB L2 緩存
Intel® Atom™ N455 處理器 1.66 GHz/ 512 KB L2 緩存 |
| 芯片組 |
ICH8M |
| 系統內存 |
板載 1 GB DDR3 內存 1× 204-pin DDR3 槽 (支持可達 2GB) |
| 存儲 |
硬盤 |
1 x 2.5" SATA HDD 空間 |
| Compact Flash |
1 |
| 系統功能 |
USB 2.0 |
4 |
| 網絡 |
2 x Realtek 8111E PCIe GbE |
| RS-232 |
3 |
| RS-232/422/485 |
RS-232/422/485
Default RS422 with isolation |
| 顯示 |
1 x VGA |
| 分辨率 |
達到 2048 x 1536@60 Hz (D525), 1400 x 1050@60Mhz (N455) |
| 音頻 |
1 x 音頻輸入, 1 x 揚聲器 |
| 其他 |
2 x CAN 帶隔離 |
| 無線 |
1 x 802.11 b/g/n |
| 擴展 |
1 x PCIe Mini 卡槽 (無線模塊) |
| 電源 |
電源輸入 |
9~36 V DC |
| 功耗 |
12@1.85A (Intel® D525 1.8G GHz with 1MB L2 Cache, DDR3 1GB) |
| 可靠性 |
Mounting |
DIN mount (optional), wall-mount |
| 操作溫度 |
-20°C ~ 60°C (針對 D525 型號的 CompactFlash®/SSD )
-20°C ~ 70°C (針對 N455 型號的 CompactFlash®/SSD )
*空氣流動速率 IEC-68-2-2 標準 |
| 抗沖擊 |
Half sine wave 3G; 11ms 3axis |
| 抗振動 |
符合
MIL-STD-810F 514.5C-1 with SATA HDD
MIL-STD-810F 514.5C-2 with SATA SSD/CF |
| 重量 (凈重/毛重) |
2.1 kg / 3.9 kg |
|
|
|
|
 |
 |
|
|
| 1 x SATA HDD drive cable (P/N: 32801-004900-100-RS) |
1 x Power cord |
| 1 x 60W 12V power adaptor (P/N: 63000-FSP060DBAB1552-RS) |
1 x Screw set |
| 2 x Wireless antenna (For wireless model only) |
1 x Driver CD |
| 2 x Wall mount brackets |
1 x QIG |
|
DK-84MB (可選) |
|
 |
壁掛式安裝支架 | | |
|
|
|
|
| 料號 |
描述 |
| TANK-101B-R10/D525/1GB |
Extend tempeture fanless embedded system with dual core Intel® Atom™ Processor D525 1.8GHz CPU with two isolated CAN, one isolated Serial Port, 1GB DDR3 memory onboard, 9~36V DC in, Pantone 287C + Cool Gray 2C, -20°C ~ 60°C, RoHS |
| TANK-101B-R10/N455/1GB |
Extend tempeture fanless embedded system with Intel® Atom™ Processor N455 1.66GHz CPU with two isolated CAN, one isolated Serial Port, 1GB DDR3 memory onboard, 9~36V DC in, Pantone 287C + Cool Gray 2C, -20°C ~ 70°C, RoHS |
| TANK-101BW-R10/D525/1GB |
Fanless embedded system with dual core Intel® Atom™ Processor D525 1.8GHz CPU with two isolated CAN, one isolated Serial Port, built-in 802.11b/g/n wireless, 1GB DDR3 memory onboard, 9~36V DC in, Pantone 287C + Cool Gray -10°C ~ 50°C, RoHS |
| DK-84MB |
DIN mount kit for embedded system, black, RoHS |
|
|
|
|
| 料號 |
描述 |
| TANKCF-101B-XPE-1GB |
Windows® XP Embedded OS image, for TANK-101B, with 1GB CompactFlash memory card, RoHS |
| * 如需其它規格 CF 卡, 請聯系威強公司. |
|
