產品檢索:

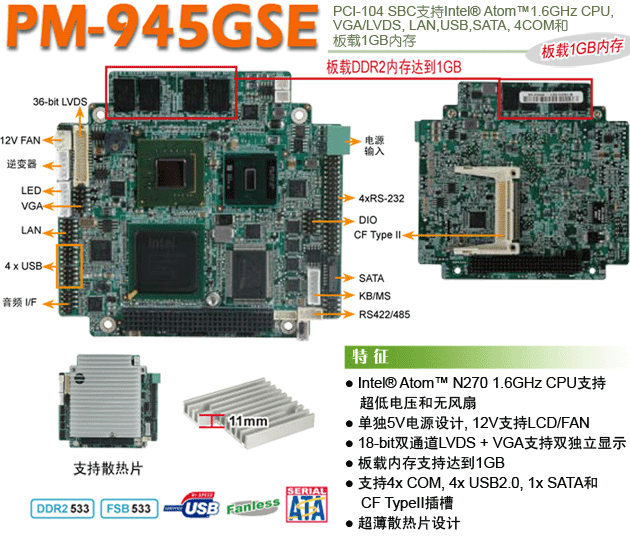

| 型號 | PM-945GSE-N270-R10 « 1GB內存板載» |
| CPU | Intel® Atom™ 處理器 N270 1.6GHz 支持一個533Mhz FSB |
| 系統芯片組 | Intel® 945GSE/ICH7-M |
| BIOS | AMI BIOS |
| 內存 | 板載1GB DDR2 SDRAM |
| 網絡 | 一個PCIe 10/100Mbps Realtek 8102E芯片組 |
| I/O接口 | 4 x USB 2.0 1 x SATA 4 x RS-232 1 x RS-422/485 (共享COM2) 1 x PS/2支持KB/MS 1 x CF Type II |
| 數字 I/O | 8-bit 數字 I/O (4-bit輸入, 4-bit輸出) |
| 擴展 | PCI-104 |
| 音頻 | 5.1通道音頻套件支持Realtek ALC655 AC'97編解碼器 7.1通道HD音頻套件支持Realtek ALC883編解碼器支持雙音頻流 |
| 顯示接口 | Intel® Graphics Media Accelerator 950 VGA集成Intel® 945GSE 18 bit雙通道LVDS集成Intel® 945GSE |
| 電源 | 僅支持5V, 12V 支持 LCD/FAN, 支持AT/ATX |
| Super IO | Fintek F81865 |
| 看門狗定時器 | 軟件可編程1-255 sec. 通過super I/O |
| 溫度 | 操作: 0 ~ 60°C ( 32 ~ 140°F) |
| 濕度 | 操作: 5% ~95 無冷凝 |
| 功耗 | 5V@2.6A (Intel® Atom™ N270 1.6GHz, 1GB DDR2) |
| 尺寸 | 108.59mm x 116mm (4.275" x 4.55") |
| 重量 | GW: 650g / NW 250g |
|

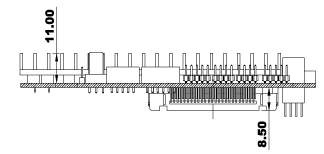

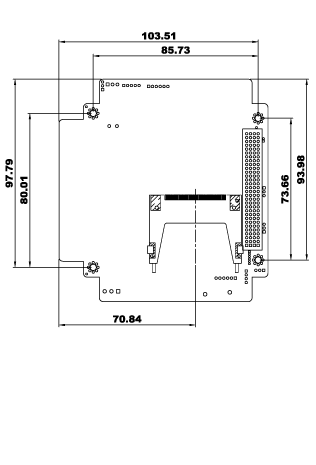

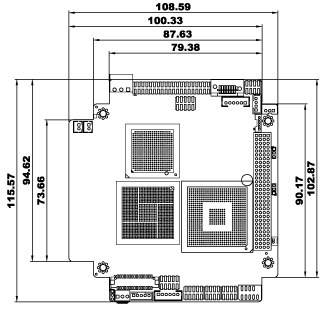

| 機構圖 |
 |
 |
 |
|
| 威強PCI-104支持Intel® Atom™ 產品 |
| 型號 | PM-945GSE-N270-R10 | PM-US15W-Z510-R10/PM-US15W-Z530-R10 |
| CPU | Intel® Atom™ 處理器 N270 1.6GHz 支持一個533Mhz FSB, 支持HT | Intel® Atom™ 處理器 Z530 1.6GHz 支持一個533Mhz FSB, 支持HT Intel® Atom™ 處理器 Z510 1.6GHz 支持一個400Mhz FSB |
| 系統 芯片組 |
Intel® 945GSE/ICH7-M | Intel® US15W |
| 內存 | 支持板載1GB DDR2 SDRAM. | 一個200pin DDR2 SO-DIMM 支持達到2GB |
| 網絡 | 一個10/100Mbps PCIe Realtek 8102E芯片組 | 一個10/100Mbps PCIe Realtek 8102E芯片組 |
| I/O接口 | 4 x USB 2.0 1 x SATA 4 x RS-232 1 x RS-422/485 (共享COM2) 1 x PS/2支持KB/MS 1 x CF Type II |
4 x USB2.0 1 x IDE 4 x RS-232 1 x RS-422/485 (共享COM2) 1 x PS/2支持KB/MS 1 x CF Type II |
| 數字I/O | 8-bit 數字I/O (4-bit輸入t, 4-bit 輸出) | 8-bit 數字I/O (4-bit輸入, 4-bit輸出) |
| 擴展 | PCI-104 | PCI-104 支持通過PCIe to PCI bridge PLX PEX8112 |
| 音頻 | 5.1通道音頻套件支持Realtek ALC655 AC'97編解碼器 7.1通道HD音頻套件支持Realtek ALC883編解碼器 支持雙音頻流 |
7.1通道HD音頻套件支持Realtek ALC883編解碼器 支持雙音頻流 |
| 顯示接口 | Intel® Graphics Media Accelerator 950 VGA集成Intel® 945GSE 18 bit 雙通道LVDS集成Intel® 945GSE |
Intel® Graphics Media Accelerator 500 H.264全硬件加速, MPEG2, VC1并支持WMV9 VGA 支持通過LVDS到VGA轉換板(LVDS-VGA-R10) 24 bit單通道LVDS集成Intel® US15W |
| 電源 | 僅支持5V, 12V支持LCD/FAN, 支持AT/ATX | 僅支持5V, 12V支持LCD, 支持AT/ATX |
| Super IO | Fintek F81865 | SMSC 3114 |
| 看門狗 定時器 |
軟件可編程1-255 sec.通過super I/O | 軟件可編程1-255 sec.通過super I/O |
| 功耗 | 5V@2.6A (Max), 5V@1.57A (idle) (Intel® Atom™ N270 1.6GHz, 1GB DDR2) |
5V@2.31A (Max); 5V@1.46A (idle) (Intel® Atom™ Z530 1.6GHz, 2GB DDR2) 5V@1.95A (Max); 5V@1.33A (idle) (Intel® Atom™ Z510 1.1GHz, 2GB DDR2) |
| 尺寸 | 108.59mm x 116mm (4.275" x 4.55") | 90mm x 96mm |
|
| 包裝清單 |
| 1 x PM-945GSE Single Board Computer | 1 x Power Cable (P/N:32100-130300-RS) |
| 1 x SATA Cable (P/N:32000-062800-RS) | 1 x KB/MS Cable (P/N:32000-023800-RS) |
| 1 x Quad RS-232 Cable (P/N:32100-147900-RS) | 1 x VGA Cable (P/N:32000-033804-RS) |
| 1 x LAN Cable (P/N:32000-055702-RS) | 2 x Dual USB Cable (P/N:32000-070301-RS) |
| 1 x Mini Jumper pack | 1 x CD Utility |
| 1 x QIG |
|
|
| 訂購信息 |
| 型號 | 描述 |
| PM-945GSE-N270-R10 | PCI-104 SBC with Intel® Atom™ 1.6GHz CPU, VGA/LVDS, LAN, USB, SATA, 4COM and on Board 1GB Memory |
| 32200-074800-RS | RS-422/485 Cable |
| 32100-088600-RS | SATA Power Cable |
| 32100-052100-RS | ATX Power Cable |
| AC-KIT08R-R10 | 5.1 channel AC'97 Audio Kit with Realtek ALC655 codec |
| AC-KIT883HD-R10 | 7.1 Channel HD Audio Kit with Realtek ALC883 codec support dual audio streams |
