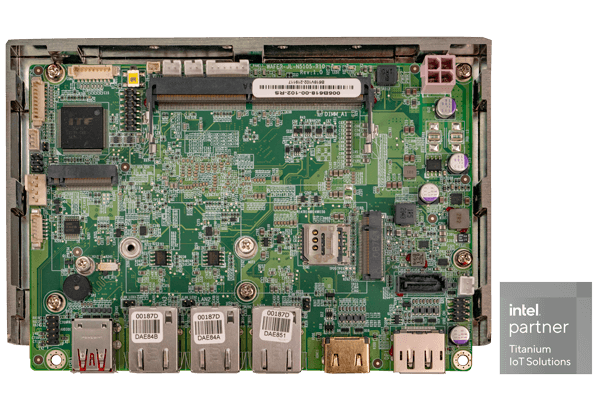

> 產品 > 3.5" WAFER系列主板 > WAFER-JL
| 1. 支持TDP 10W低功耗Intel® Celeron® N5105 CPU |
|
2. 支持Intel®
I225V 2.5GbE 以太網控制器
|
|
3. 豐富I/O接口
|
| CPU | Intel®Celeron® N5105 板載SoC (支持多達至2.90GHz, 四核, 4M緩存, TDP=10W) |
| 芯片組 | Intel®Celeron® N5105 板載SoC (支持多達至2.90GHz, 四核, 4M緩存, TDP=10W) |
| 內存 | 1 x 260-pin 2933 MHz DDR4 SO-DIMM ，支持多達至16G |
| 內存上限 | 支持多達至16G |
| 網絡 | 3 x LAN: LAN1: Intel® I225V 2.5GbE 控制器 LAN2: Intel® I225V 2.5GbE 控制器 LAN2: Intel® I225V 2.5GbE 控制器 |
| 顯示輸出 | 1
x HDMI™: 高達4096 x 2160@30Hz 1 x Display Port: 高達4096 x 2160 @60Hz |
| 音頻 | 1 x HD Audio: 1 x iAudio，支持IEI AC-KIT-888S音頻組件 (2x5 pin) |
| I/O接口 | 2
x 內部RS-232: 1x9 pin, P=1.25 2 x 內部 USB 2.0: 2x4 pin, P=2.0 1 x DIO: 12位數字 I/O (2x7 pin) 2 x 外部 USB 3.2 Gen2x1: 10Gb/s (Type-A) |
| 存儲 | 1
x SATA 1 x M.2(NGFF): 1 x M.2 B Key (3042/2280) w/ SIM holder (基于 PCIe Gen3 x2/USB2.0 信號) |
| 擴展 | 2 x M.2(NGFF): 1 x M.2 A key (2230) (基于 PCIe Gen3 x1/USB 2.0 信號) 1 x M.2 B Key (3042/2280) w/ SIM holder (基于 PCIe Gen3 x2/USB2.0 信號) |
| 電源供電 | +12V DC 輸入電源（AT/ATX 模式） |
| 電源功耗 | 12V@2.45A（Intel® Pentium® Silver N6000 3.30 GHz TDP 6W，搭配1 x 16GB 2933 DDR4 內存） |
| 操作溫度 | 0°C ~ 60°C |
| 存儲溫度 | -30°C ~ 70°C |
| Humidity | 5% ~ 95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 146 X 102 |
| 凈重 | 250g |
| Safety & EMC | 符合CE/FCC |
| 散熱方案/系統風扇 | 1 x 系統風扇接口 (1x4 pin) |
| 尺寸類型 | 3.5＂ 板卡 |
| WAFER-JL-N5105-R10 | 3.5" SBC with Intel® 10nm Jasper Lake Celeron® N5105 Processor with Dual Displays,DDR4,Triple Intel® 2.5 GbE,USB3.2,M.2,SATA,COM,SoC,RoHS |
