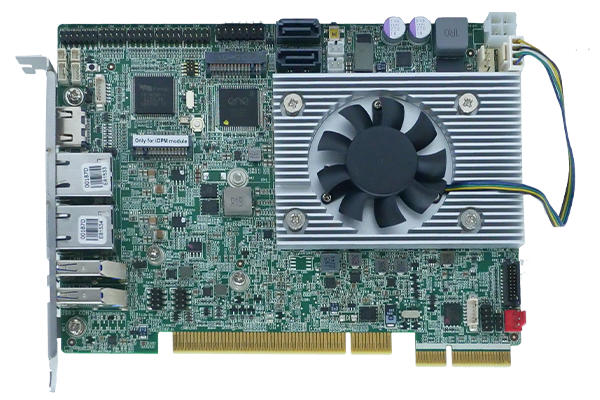

> 產品 > 半長CPU卡 > PICOe-EHL| » Intel® Elkhart Lake Celeron® J6412 板載 SoC |
|
» 支持雙 Intel®
I210 GbE 以太網控制器
|
|
» 通過 HDMI™ 和
iDPM 支持獨立雙顯
|
|
» 支持 一個 PCIe
Gen3 x4、 四個 PCI 和 一個 M.2 M key 擴展
|
|
» 支持 兩個 USB
3.2 Gen 2、 四個 USB 2.0、 兩個 RS-232、 兩個 RS-232/422/485
|
產品規格
| CPU | Intel® Elkhart
Lake Celeron® J6412 板載 SoC（支持高達 2.6GH，4 核，1.5M 緩存，TDP=10W） |
| 內存 | LPDDR4x-3200Gbps 8GB, 內存上限 16GB |
| 內存上限 | 16GB |
| 網絡 | 2 x LAN- LAN1: Intel® I210 controller LAN2: Intel® I210 controller |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2160 @30Hz 1 x iDPM: 支持iEi eDP/ LVDS/ VGA 模塊 |
| 音頻 | 1 x HD Audio: iAUDIO(2 x 5 pin, 支持 IEI AC-KIT-888HD 音頻模塊) |
| I/O接口 | 2
x 內部RS-232: 2x5 pin, P=2.0 2 x 內部RS-232/422/485: 2x5 pin, P=2.0 4 x 內部 USB 2.0: 2x4 pin, P=2.0 2 x 外部 USB 3.2 Gen2x1: 10Gb/s(Type A) |
| 存儲 | 2 x SATA6Gb/s |
| 擴展 | 1
x PCIe x4: to the backplane (1 x PCIe x4 or 4 x PCIe x1) 4 x PCI Slot: to the backplane 1 x M.2(NGFF): M Key (2242/2280) PCIe Gen3 x2 |
| 電源供電 | 1
x 內部 12V 電源接口 (2x2 pin) 支持AT/ATX模式 符合 ErP/EuP |
| 電源功耗 | 5V@6.39A,
5VSB@0.22A, 12V@0.96A (Intel® Celeron® J6412 CPU with 8 GB 3200 MHz LPDDR4x memory, max. loading, EuP mode enabled) |
| 操作溫度 | 0°C~60°C |
| 存儲溫度 | -20°C~70°C |
| Humidity | 5% ~95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 185 mm x 126 mm |
| 凈重 | 420g |
| 尺寸類型 | Half Size SBC |
訂購信息
| PICOe-EHL-J6412C-R10 | Half-size PCIe CPU Card supports Intel® Elkhart Lake Processor Intel® Celeron® J6412 on-board SoC, with 8GB LPDDR4x memory on board default, DDR4, HDMI™,iDPM display module,Dual Lan, USB 3.2, SATA 6Gb/s, M.2, HD Audio and RoHS |
