 產品規格 |
| |
| CPU |
Socket G1 for Intel® mobile Core™ i7/ i5/ i3 和 Celeron® 處理器 (Socket 988) |
| PCH |
Intel® HM55 |
| BIOS |
UEFI BIOS |
| 內存 |
兩個 204-pin 4GB (max.) 800/1066MHz 雙通道 DDR3 SDRAM SO-DIMM (系統****支持 8GB) |
| 以太網 |
Dual PCIe GbE 控制器通過 Realtek RTL8111E, LAN1 支持 SF2.0 |
| I/O接口 |
4 x RS-232
2 x RS-232/422/485 支持自動流控制
8 x USB 2.0
4 x SATA 3Gb/s 支持 DC 電源輸出
1 x LPT
1 x 6-pin header for KB/MS |
| 數字I/O |
8-bit 數字 I/O, 4-bit 輸入 / 4-bit 輸出 |
| Super I/O |
Fintek F81865 |
| TPM |
板載 Infineon SLB9635TT1.2 |
| SMBus |
1 x 4-pin wafer 接口 |
| 音頻 |
板載 Realtek ALC888 HD 音頻解碼 |
| 顯示接口 |
VGA 集成于 Intel®HM55 支持達到 QXGA 18/24-bit 雙通道 LVDS Dual HDMI 輸出 |
| LAN |
Dual PCIe GbE 控制器通過 Realtek RTL8111E, LAN1 支持 ASF2.0 |
| 擴展槽 |
1 x PCIe x16 插槽
1 x PCI-104
2 x PCIe Mini 卡插槽 (USB+PCIe 信號) |
| 看門狗定時器 |
軟件可編程支持 1~255 sec. 系統復位 |
| 電源 |
僅支持 12V DC, AT/ATX 電源支持通過跳線 |
| 風扇 |
1 x 4-pin 支持 CPU 風扇
1 x 3-pin 支持機箱風扇 |
| 功耗 |
12V@4.67A (2.66GHz Intel® Core™ i7 620M CPU 支持 DDR3 1333MHz 4GB*2 DIMM) |
| 圖形 |
Gen 5.75 with 12 Execution Units DirectX* 10, OpenGL* 2.1 |
| 工作溫度 |
操作: -10°C ~ 60°C |
| 相對濕度 |
操作: 5% ~ 95%, 無冷凝 |
| 尺寸 |
203mm x 146mm |
| 重量 |
GW: 800g / NW: 300g | | |
| 訂購信息 |
| |
| 產品名稱 |
描述 |

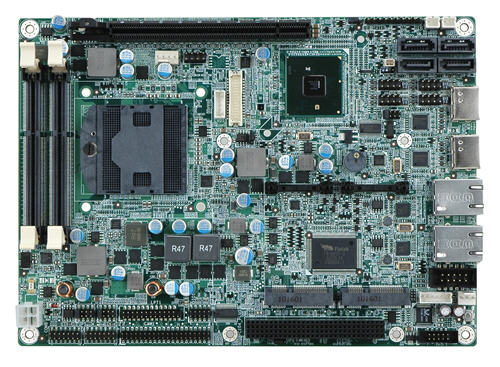

| NOVA-HM551-R10 |
5.25" SBC with Socket G1 support Intel® 32nm/45nm Core™ i7/ i5/ i3 and Celeron® processor, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 2.0, Dual PCIe Mini, PCIe x16, SATA 3Gb/s and Audio, RoHS |
| NOVA-HM551T-R10 |
5.25" SBC with Socket G1 support Intel® 32nm/45nm Core™ i7/ i5/ i3 and Celeron® processor, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 2.0, Dual PCIe Mini, PCIe x16, SATA 3Gb/s and Audio, TPM, RoHS |
| CB-USB02A-RS |
Dual USB cable with bracket |
| 32205-000300-100-RS |
RS-232/422/485 cable |
| CF-989A-RS-R11 |
CPU cooler for mobile socket-G (PGA988) up to 55W processor, Copper, 60x60x27.6mm ,RoHS |
| CF-989B-RS |
CPU cooler for mobile socket-G (PGA988) 50W processor, Aluminum,60x60x27.6mm, RoHS |
| SAIDE-KIT01-R10 |
SATA to IDE/CF converter board |
| 32200-015100-RS |
LPT cable | | |
