> 產品 > ITX工業主板 > KINO-EHL2

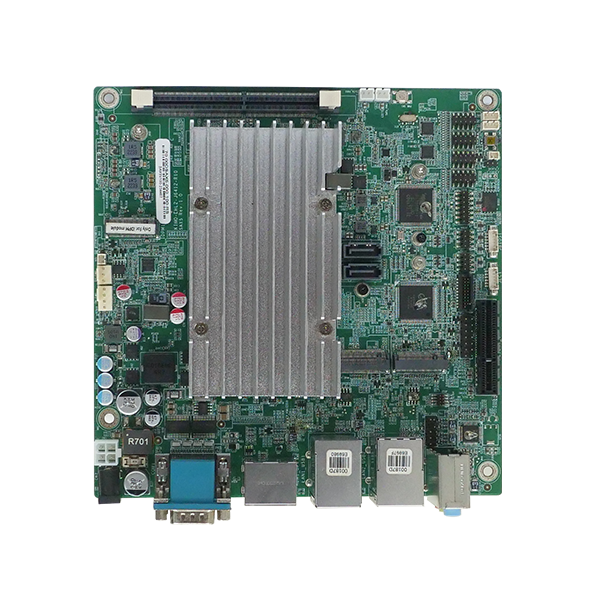

| » 工業Intel® Elkhart Lake Celeron® J6412 Mini-ITX主板 |
|
» 支持HDMI™, DP,
iDPM 獨立三顯
|
|
» 支持兩個 Intel®
i225V 2.5GbE 網絡
|
|
» 支持一個 PCIe
Gen3 x4, M.2 A key 及 M.2 B key擴展
|
|
» 支持兩個 USB 3.2
Gen2, 六個 USB 2.0, 四個 RS-232, 兩個 RS-422/485
|
| CPU | Mini-ITX SBC 支持 Intel® Elkhart Lake Celeron® J6412 板載處理器，支持HDMI™、DP、iDPM 獨立三顯，SATA 6Gb/s，2個 2.5GbE 網絡，USB 3.2，M.2，12 ~ 28V DC 電源輸入，符合RoHS |
| 內存 | 260-pin 3200 MHz DDR4 SO-DIMM |
| 內存上限 | 16GB |
| 網絡 | 2 x LAN - LAN1: Intel® I225V/I226V 2.5GbE 控制器 LAN2: Intel® I225V/I226V 2.5GbE 控制器 |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2160@30Hz 1 x Display Port: 高達 4096 x 2160@60Hz 1 x iDP: IEI iDPM 3040 槽位 (僅支持IEI eDP/LVDS/VGA 模塊) |
| 音頻 | HD Audio - Realtek ALC888S HD Audio codec : 3 x Audio Jack (Line-in, Line-out, Mic-in) 1 x Analog audio (2x5 pin) |
| I/O接口 | 2
x External RS-232 2 x 內部RS-232: 2x5 pin, P=2.00 2 x 內部RS-232/422/485: 2x5 pin, P=2.00 2 x 外部 USB 2.0: 2x4 pin, p=2.00 4 x 內部 USB 2.0: 2x4 pin, P=2.00 1 x DIO: 12位數字 I/O (2x7 pin) 2 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存儲 | 1
x SATA: 6Gb/s 帶 5V SATA 電源連接器 1 x M.2(NGFF): B key 3042/3052/2242/2280 (PCIe x2 & USB 2.0) |
| 擴展 | 1
x PCIe x4: PCIe Gen3 x1 signal 2 x M.2(NGFF) - 1 x M.2 B key 3042/3052/2242/2280 (PCIe x2 & USB 2.0) 1 x On-board SIM card socket (hinge type) for M.2 B key |
| 電源供電 | 12
~ 28V DC電源輸入 1 x 內部電源接口 (2x2 pin) 1 x 外部DC 電源接口 (Ø2.5mm) 符合ErP/EuP |
| 電源功耗 | 12V@3.23A, 19V@2.15A, 24V@1.74A, 28V@1.53A (Intel® Celeron® J6412 2.0GHz with 32GB 3200MHz DDR4 memory and EUP enabled) |
| 操作溫度 | -10°C ~ 60°C |
| 存儲溫度 | -30°C ~ 70°C |
| Humidity | 5% ~ 95%, 無冷凝 |
| Safety & EMC | 符合 CE/FCC |
| 散熱方案/系統風扇 | 1
x CPU風扇接口(1x4 pin) 1 x 系統風扇接口(1x3 pin) |
| TPM | Intel® PTT(TPM 2.0) |
| KINO-EHL2-J6412-R10 | Mini-ITX SBC supports Intel® Elkhart Lake Celeron® J6412 on-board SoC with Triple Independent Display, HDMI, DP,iDPM, SATA 6Gb/s, Dual 2.5GbE, USB 3.2, M.2, 12~28V DC input and RoHS |
