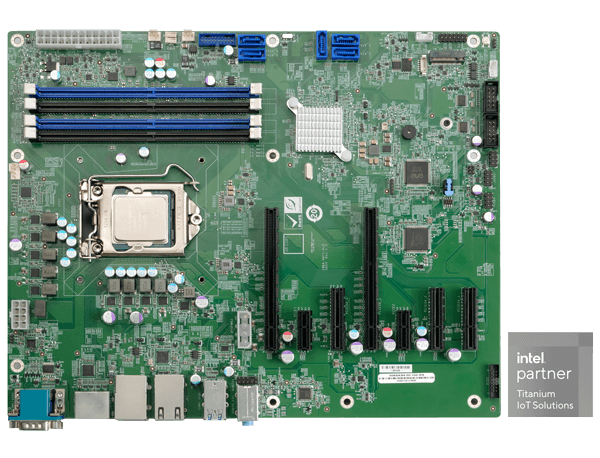

> 產品 > ATX工業主板 > IMBA-Q471
| 1. 支持 HDMI™、DP、VGA 三重獨立顯示輸出 |
|
2. 支持三重 Intel®
i225V 2.5GbE 控制器
|
|
3. 支持 2 x PCIe
x16，3 x PCIe x4， 2 x PCIe x1 and 1 x M.2 M key 擴展槽
|
|
4. 支持 2 x USB
3.2 Gen2、4 x USB 3.2 Gen1、8 x USB 2.0，傳輸速率高達 10Gb/s
|
|
5. 支持 3 x
RS-232、1 x RS-232/422/485、5 x SATA 6Gb/s 接口
|
| CPU | 第 10 代 / 第 11 代 LGA1200 Intel® Core™ i9/i7/i5/i3、Celeron® 和 Pentium® 處理器 |
| 芯片組 | Intel® Q470/Q470E |
| 內存 | 四個 288-pin 2933 MHz 雙通道無緩沖 DDR4 SDRAM DIMM 插槽，支持多達 128 GB 內存 |
| 內存上限 | 支持多達 128 GB 內存 |
| 網絡 | 3 x LAN - LAN1: Intel® I225V 2.5GbE 控制器 LAN2: Intel® I225V 2.5GbE 控制器 LAN3: Intel® I225V 2.5GbE 控制器 |
| 顯示輸出 | 1
x VGA: 高達 1920 x 1080 @ 60 Hz 1 x HDMI™: 高達 4096 x 2304 @ 30 Hz 1 x Display Port: 高達 4096 x 2304 @ 60 Hz |
| 音頻 | 1
x Line in (CD/DVD 或其他音源輸入端口) 1 x Line out (將此端口連接到耳機或揚聲器) 1 x Mic (將此端口連接到麥克風) 1 x Front Audio: 2x5 pin, p=2.54 1 x HD Audio: Realtek ALC888S 高清音頻編解碼器支持 7.1 聲道 |
| I/O接口 | 1
x External RS-232: DB-9 2 x 內部RS-232: 2x5 pin, p=2.54 1 x Internal RS-422/485: 1x4 pin, p=2.0 2 x 外部 USB 2.0: Type-A 2 x 外部 USB 3.2 Gen1x1: 5Gb/s (Type-A) 6 x 內部 USB 2.0: 2x4 pin, p=2.54 2 x 內部 USB 3.2 Gen1x1: 2x10 pin, p=2.0 1 x DIO: 12-bit digital I/O (2x7 pin, p=2.0) 2 x 外部 USB 3.2 Gen2x1: 10Gb/s (Type-A) |
| 存儲 | 5 x SATA: 6Gb/s（支持 RAID 0/1/5/10） |
| 擴展 | 2
x PCIe x16 (x8 signal) 3 x PCIe x4 2 x PCIe x1 1 x M.2(NGFF): M-key 2242/2280 (PCIe x2, SATA) |
| 電源供電 | ATX/AT電源 支持AT/ATX模式 符合 ErP/EuP |
| 電源功耗 | 3.3V@1.1A,
5V@3.359A, 12V@2.18A, 5VSB@0.12A (Intel® Core™ i5-10500TE CPU with four 8 GB 2933 MHz DDR4 DIMMs) |
| 操作溫度 | -10°C ~ 60°C |
| 存儲溫度 | -30°C ~ 70°C |
| 散熱方案/系統風扇 | 1
x CPU風扇接口 (1x4 pin) 2 x 系統風扇接口 (1x3 pin) |
| TPM | Intel® PTT(TPM 2.0) |
| IMBA-Q471-R11 | ATX motherboard supports LGA1200 Intel® 10th/11th Generation Core™ i9/i7/i5/i3, Celeron® and Pentium® processor, DDR4, triple independent displays, triple 2.5GbE LAN, pure PCIe slots，M.2, USB 3.2, SATA 6Gb/s, HD Audio and RoHS |
